產品詳情

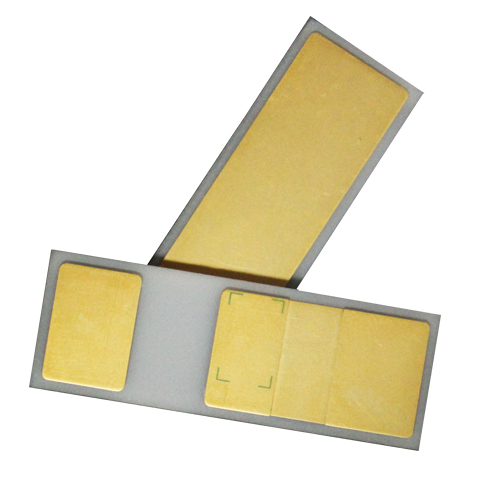

DPC氮化鋁鍍金工藝陶瓷板

層數：2層
板厚：1mm
所用板材：氮化鋁
銅厚：100UM
工藝特點：DPC工藝
表面處理：鍍金2U"
阻焊：綠
尺寸：12*34mm
編號：12827


一、產品概述

DPC氮化鋁鍍金工藝陶瓷板是一種結合直接鍍銅（Direct Plated Copper, DPC）技術與氮化鋁（AlN）陶瓷基材的高端電子封裝材料。通過精密鍍金工藝，該產品在保持氮化鋁優異導熱性（導熱系數≥170W/m·K）的同時，具備卓越的導電性、抗氧化性及焊接可靠性，廣泛應用于大功率LED、5G通信、半導體激光器等領域。

二、DPC工藝核心優勢

高精度圖形化
DPC工藝通過薄膜沉積、光刻和電鍍技術，直接在氮化鋁基板上形成微米級電路圖形（線寬/線距可達50μm），滿足高密度封裝需求。

低溫制程（<300℃）
相比傳統DBC（直接鍵合銅）工藝的高溫燒結（>800℃），DPC工藝有效減少熱應力，提升產品良率。

鍍金層優勢

抗氧化性：金層厚度可定制（0.1-2μm），確保長期使用無氧化。

焊接性能：鍍金表面與芯片、焊料兼容性極佳，降低虛焊風險。

三、氮化鋁基材特性

導熱性能：導熱系數高達170-230W/m·K，優于氧化鋁（Al?O?）5倍以上。

絕緣性：體積電阻率＞101?Ω·cm，耐壓強度＞15kV/mm。

熱匹配性：熱膨脹系數（4.5×10??/℃）接近硅芯片，減少熱疲勞失效。

四、應用領域

大功率LED照明：解決散熱瓶頸，延長器件壽命。

5G射頻模塊：高頻信號傳輸?shù)蛽p耗，適用于基站PA模塊。

IGBT/SiC功率模塊：耐高溫、高絕緣，滿足新能源汽車電控需求。

激光雷達（LiDAR）：高精度電路支撐激光器高效散熱。

五、DPC vs. 傳統工藝對比

DPC和傳統工藝對比圖

六、選擇DPC氮化鋁鍍金陶瓷板的理由

高可靠性：通過1000次-40℃~150℃熱循環測試，無分層開裂。

定制化服務：支持孔徑0.1mm、多層金屬化（Au/Ni/Au）等個性化需求。

環保認證：符合RoHS、REACH標準，適配綠色制造趨勢。

七、行業解決方案

針對半導體封裝、航空航天、醫療設備等領域，提供從打樣到批量生產的流程服務，助力客戶提升產品性能，縮短上市周期。
