高溫共燒HTCC陶瓷基板三大核心應用領域

高溫共燒HTCC陶瓷基板經過1500°以上高溫環境燒制，導熱率高、絕緣性好、機械強度也更強，在三大核心應用領域備受青睞。今天小編就來分享一下高溫共燒HTCC陶瓷基板應用三大領域。

一，介紹高位共燒HTCC陶瓷基板以及優勢

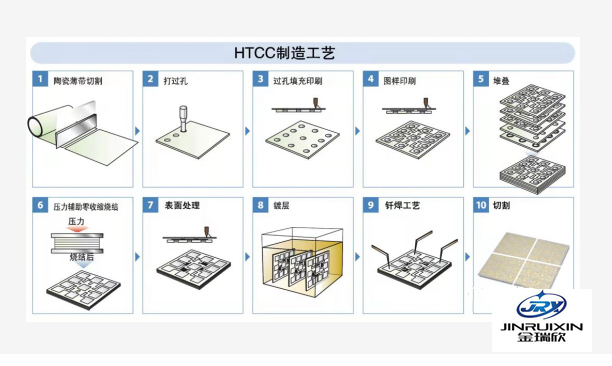

      高溫共燒陶瓷HTCC（HighTemperatureco-firedCeramic），采用材料為鎢、鉬、鉬、錳等高熔點金屬發熱電阻漿料按照發熱電路設計的要求印刷于氧化鋁或者氮化鋁陶瓷生坯上，4～8％的燒結助劑然后多層疊合，在1500～1600℃下高溫下共燒成一體。

      HTCC具有耐腐蝕、耐高溫、壽命長、高效節能、溫度均勻、導熱性能良好、熱補償速度快等優點，因此在大功率微組裝電路中具有廣泛的應用前景。

二，高溫共燒HTCC陶瓷基板三大核心應用

1，加熱器

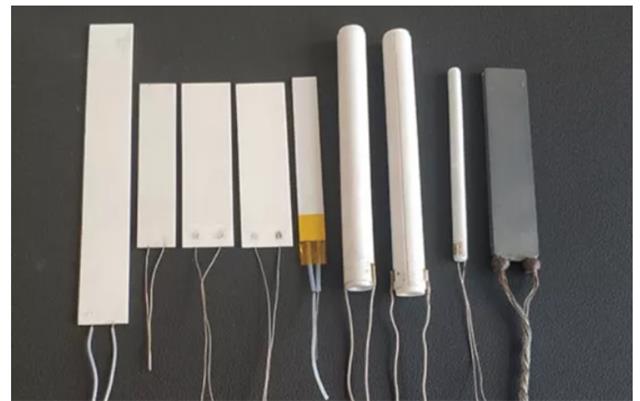

                                                                               陶瓷加熱器 圖片來源網絡

       HTCC發熱片就是高溫共燒陶瓷發熱片，是一以將鎢、鉬、鉬\錳等高熔點金屬發熱電阻漿料按照發熱電路設計的要求印刷于氧化鋁/氮化鋁流延陶瓷生坯上，然后多層疊合，在1500～1600℃下高溫下共燒成一體。是一種新型高效環保節能陶瓷發熱元件，相比PTC陶瓷發熱體，具有相同加熱效果情況下節約20～30%電能。

      主要的工藝流程為：流延、印刷、疊層，層壓、焊接?？梢詰迷谛⌒蜏仫L取暖器、電吹風、干燥器、電熱夾板、座便陶瓷加熱器、熱水器，紅外理療儀、靜脈注射液加熱器、小型專用晶體器件恒溫槽、工業烘干等設備的加熱元件。

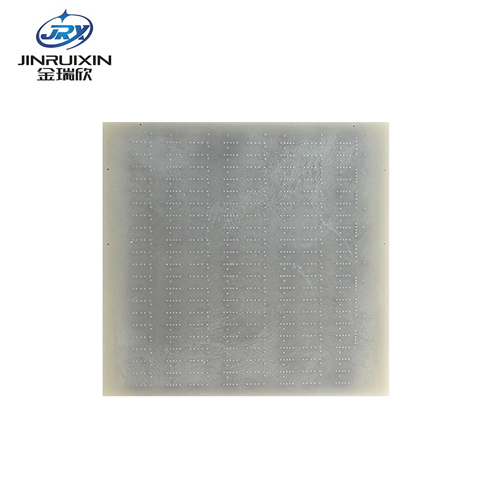

2，多層陶瓷基板

由于HTCC多層基板具有機械強度較高、導熱系數較高、材料成本較低、化學性能穩定、布線密度高等特點，HTCC基板已被廣泛應用于高可靠性微電子集成電路、大功率微組裝電路、車載大功率電路等產品領域。

3，陶瓷管殼

陶瓷管殼是近年來HTCC火熱的應用之一。陶瓷管殼主要使用在電子封裝產業中，如大功率電子管、電真空管開關、芯片封裝等。

                                    陶瓷管殼  圖源自京瓷

常見的有陶瓷雙列直插封裝管殼(CDIP)、陶瓷小外形外殼封裝管殼(CSOP)、陶瓷四面引腳扁平封裝管殼(CQFP)、陶瓷針柵矩陣封裝管殼(CPGA)、 陶瓷球柵矩陣封裝管殼(CBGA)等。陶瓷封裝憑借其高介電性能、低損耗特性、接近硅片的熱膨脹系數、高結構強度等特性，在高端封裝材料領域被廣泛應用，如射頻濾波器（SAW，BAW）、射頻IC、光通訊模塊、圖像傳感器、非制冷焦平面熱紅外傳感器、LDMOS、CMOS、MEMS傳感器等大量采用。

HTCC高溫共燒陶瓷中，陶瓷主要起導熱，絕緣的作用。不同的產品的其工藝不太一樣，會有一些區別。通常會根據具體的的產品而設計特定的工藝。
