用于LTCC應用的新型微波介質陶瓷

LTCC陶瓷

                                                 用于LTCC應用的新型微波介質陶瓷

前言:

隨著近年來無線通信技術的革命,第五代通信技術在各個領域得到了廣泛的應用。微波介質陶瓷在提高通信系統傳輸效率方面發揮著重要作用。在工業應用中,微波介質陶瓷需要具有合適的介電常數(?r)、高品質因數(Q×f)和近零溫度系數(τf)。隨著先進的無源集成和混合電路封裝技術的發展,低溫共燒陶瓷(LTCC)成為當前的研究熱點。此外,LTCC要求介質陶瓷在共燒過程中與內電極沒有化學反應,并且具有較低的燒結溫度。

迄今為止,已有相當數量的低燒陶瓷具有優異的介電性能,如釩酸鹽、鎢酸鹽、鉬酸鹽、碲酸鹽和硼酸鹽。BaMnV2O7陶瓷具有良好的介電性能,并且Mn2+(r=0.75?)的半徑接近Zn2+(r=0.68?),BaMnV2O7陶瓷的雙電子性能值得探索。

本文系統地研究了BaMnV2O7陶瓷的合成工藝、晶體結構和微波介電性能。利用遠紅外光譜對樣品的固有介電損耗進行了表征。此外,還詳細研究了銀共燒BaMnV2O7陶瓷在LTCC中的應用。


實驗程序:

通過傳統的固態反應制備BaMnV2O7陶瓷,高純度BaCO3(99.8%)、MnCO3(99.95%)和NH4VO3(99%)首先根據化學計量進行稱重。將制備的粉末與氧化鋯球和乙醇磨機混合6h,不同鋯球的質量比為1:1。然后在750℃下煅燒混合物持續4小時,重新研磨并干燥。然后,將10wt%聚乙烯醇粘合劑與粉末混合并研磨,直到粉末?;?。粉末在20MPa壓力下壓入研磨工具后,圓筒在810–870℃壓力下燒結持續4小時。

采用阿基米德法測量陶瓷的密度。室溫X射線衍射(XRD)用于測定結晶相。通過GSAS-EXPGUI軟件,采用Rietveld細化法計算晶格參數。為了進一步確認燒結樣品的結構,進行了高分辨率透射電子顯微鏡(HRTEM)和選區電子衍射(SAED)。用掃描電子顯微鏡觀察了不同溫度下BaMnV2O7陶瓷的微觀結構。用X射線光電子能譜(XPS)測定了燒結樣品的價態。

實驗結果:

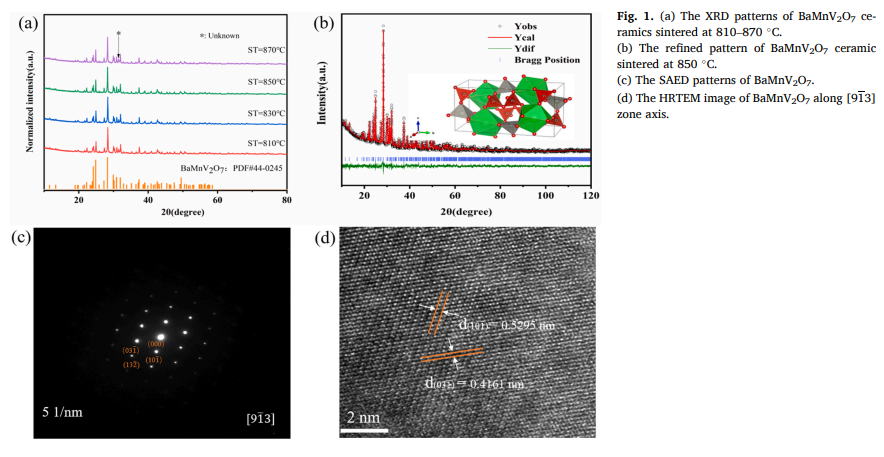

TEM分析與XRD數據一致,表明BaMnV2O7陶瓷在單斜空間群P21/n中結晶。

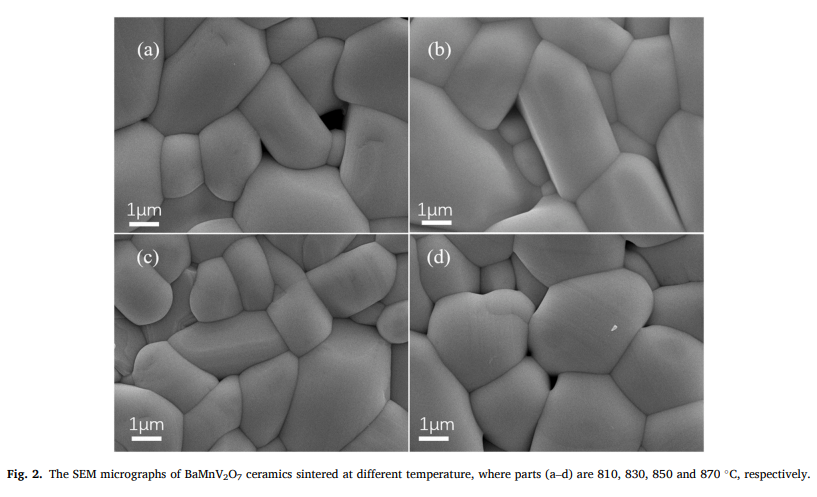

2顯示了在810℃燒結的BaMnV2O7陶瓷的SEM圖像。圖2(a)存在小顆粒和孔隙。隨著燒結溫度的升高到850℃(圖2(C)),氣孔逐漸減少,晶粒尺寸變得均勻,呈現腺苷酸微觀結構。然而,過高的溫度導致微觀結構出現異常晶粒生長和晶粒尺寸不均勻(圖2(d)),這對介電性能產生了負面影響。

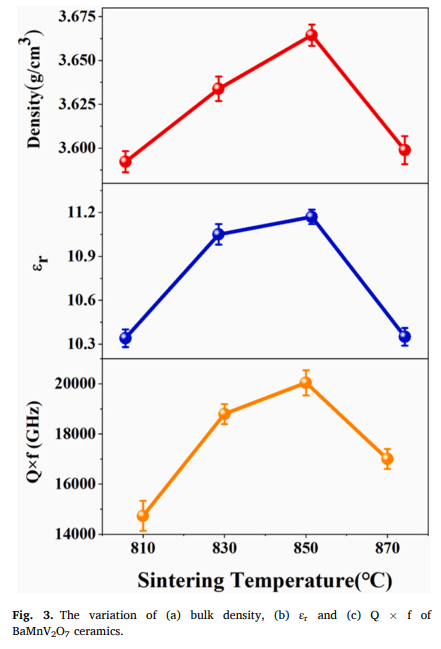

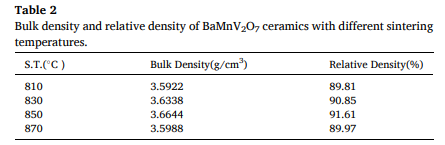

3(a)顯示了BaMnV2O7陶瓷的體積密度和介電常數之間的關系,BaMnV2O7的相對密度如表2所示。


在整個燒結過程中,密度隨溫度升高而增加,在850℃時達到最大值,然而,一旦燒結溫度達到870℃、 堆積密度開始略有下降,這與微觀結構的變化相一致。同時,介電常數和體積密度具有相似的趨勢,當陶瓷密度最大時,介電常數最高為11.17(圖3(b)),這表明密度是影響介電常數的重要因素。

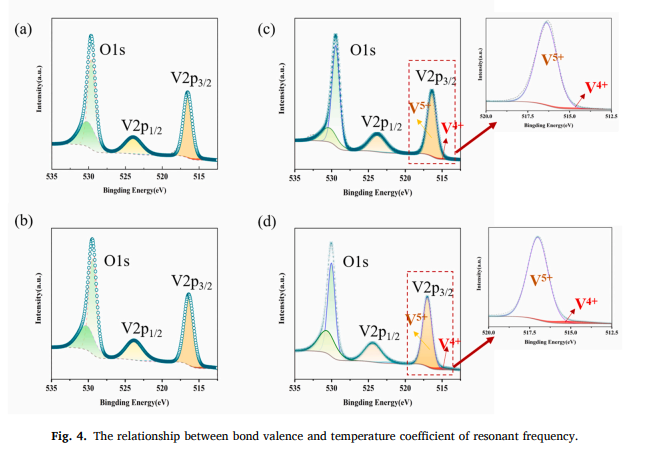

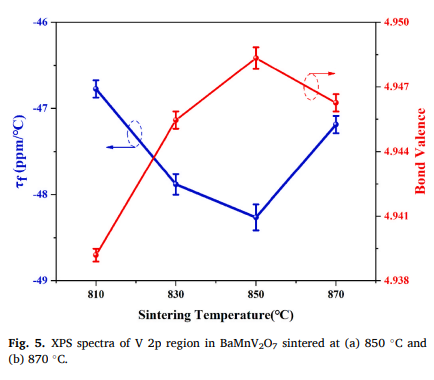

4體現了鍵價和共振頻率溫度系數的關系。





結論:

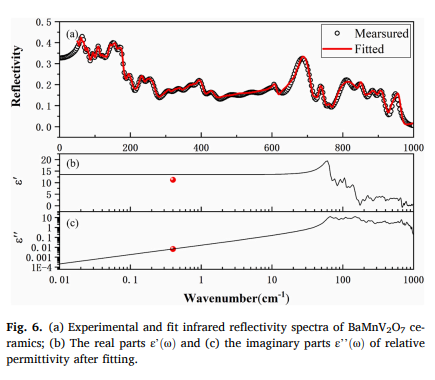

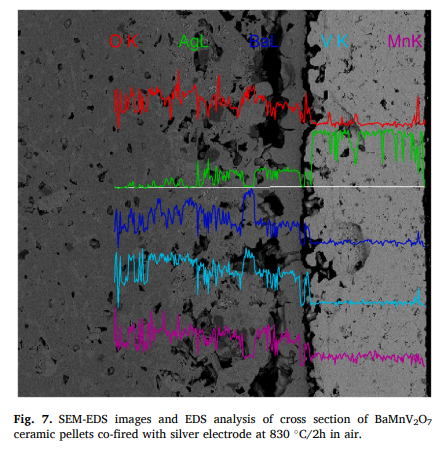

采用固相反應技術合成了一種新型低燒陶瓷BaMnV2O7。XRD和TEM分析證實BaMnV2O7以單斜結構結晶,具有P21/n空間群。SEM照片顯示了不同燒結溫度下的表面形貌,在850℃時獲得了高密度。此外,τf值的變化受V-O鍵價的影響。此外,對紅外反射光譜進行擬合分析,以研究對本征介電性能的主要貢獻。BaMnV2O7陶瓷在850℃燒結表現出最佳介電性能,孔隙對樣品的介電性能起著重要的作用。SEM-EDS圖像顯示具有銀電極的BaMnV2O7陶瓷具有良好的化學穩定性。

文章來源:BaMnV2O7:A novel microwave dielectric ceramic for LTCC applications ,[J]Ceramics InternationalVolume 47, Issue 22. 2021. PP 31506-31511
