陶瓷基板pcb歷時已經有30多年了，由于技術和工藝的影響，在國內真正專業能耐高熱的陶瓷pcb廠家并不多。今天要分享的是陶瓷pcb板的制作工藝——ANSOFT 的高溫PCB整板級解決方案。

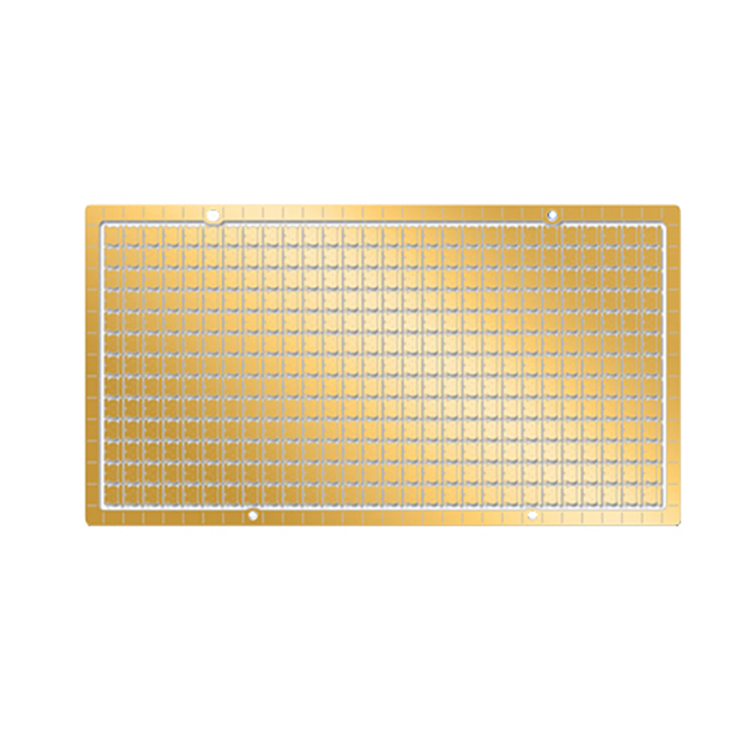

 陶瓷基材分為結晶玻璃類和玻璃加填料類，主要以三氧化二鋁為填料。板上導電圖形材料是銅、銀、金、鈀和鉑等。也用穩定性好的鎢、鉬。陶瓷多層板的制造工藝有一次燒結多層法和厚膜多層法。簡單的工藝流程如下。

1．高溫陶瓷pcb板一次燒結多層法

陶瓷坯料一沖壓成型一印刷導電層一層壓或印刷絕緣層一外形沖切一燒結一鍍貴金屬。

2．高溫陶瓷pcb板厚膜多層法

陶瓷坯料一沖壓成型一燒結一印刷導電層一燒結一印刷絕緣層一印制導電層一燒結(按層數往返操作)。

陶瓷印制大多作為厚膜和薄膜電路以及混合電路板，用于汽車發動機控制電路、錄像機、VCD等裝置中作為電源、發熱元件部分的電路板。此類印制板多數含有阻容等元件，故也可作為多片電路封裝和電調諧器板。 更多陶瓷pcb板的打樣需求可以咨詢金瑞欣特種電路，金瑞欣是專業的電路板打樣和中小批量生產廠家，十年pcb制作經驗，值得信賴。
