高溫共燒氮化鋁陶瓷多層基板適應功率MCM的要求

       一，AIN氮化鋁陶瓷多層基板在功率MCM有廣闊的發展前景

電子設備向輕型、小型化、高密度、高可靠性發展，多芯片組裝得到快速發展。多層布線技術是多芯片的核心技術之一，隨著組裝密度的提高，IC芯片集成的提高，多芯片組裝的密度也越來越大，功率MCM產生。功率MCM要求多層基板材料具有熱導率高、熱膨脹系數與硅接近等三個重要特征。AIN氮化鋁陶瓷因為具備熱導率高、熱膨脹系數與硅接近，力學強度高、電性能優良等綜合型優點。是功率MCM首先的基板材料和封裝材料。由于AIN與SI熱膨脹系數相接近、使得AIN基板與SI產生的熱應力小。AIN克服了三氧化二鋁與SI熱膨脹系數不匹配的缺點，采用AIN做基板具備更好的可靠性。由于AIN熱阻比三氧化二鋁低，所構成的組件可以不采用散熱片或者其他冷卻結構，從而減低了成本、減輕了重量。可見，AIN多層陶瓷基板在功率MCM有這廣泛的應用。

二，AIN多層陶瓷基板完全滿足高功率MCM的使用要求

隨著芯片組裝的不斷提高,IC集成度的提高,MCM的功率密度越來越大,為了改善器件的散熱,提高可靠性,要求功率MCM所用的多層基板應用具有高導熱性。高溫共燒氮化鋁多層基板采用AlN流延生瓷片與鎢高溫共燒的方法,成功地制備出高熱導率的AlN多層陶瓷基板，完全滿足高功率MCM的使用要求。

三．氮化鋁多層共燒陶瓷基板需采用化學鍍鎳鈀金技術

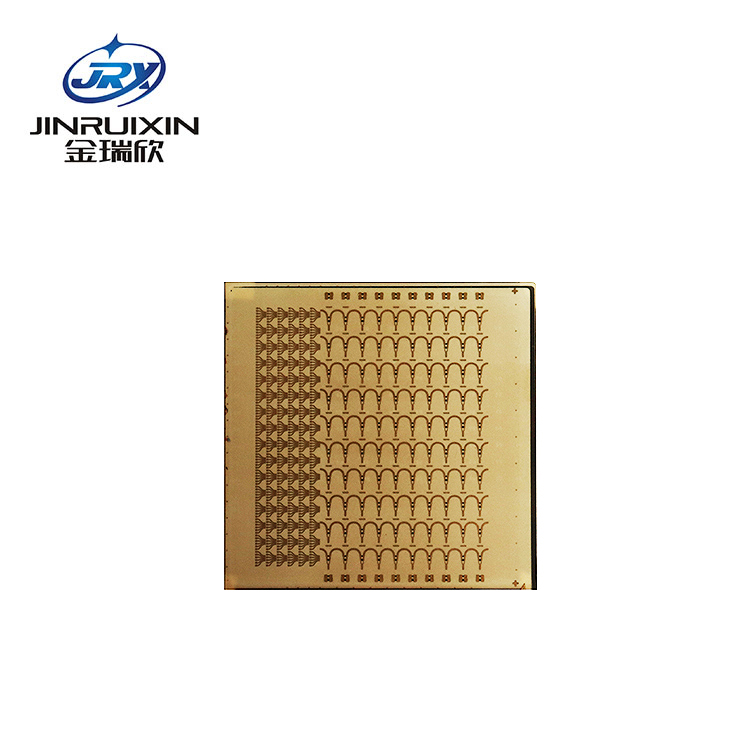

氮化鋁多層高溫共燒陶瓷（HTCC）基板，具有優良的散熱性能、與芯片的熱膨脹系數匹配。燒結溫度1600°以上，一般的貴金屬導體不合適做AIN共燒導體，在制作的過程中需要使用熔點較高（熔點3400°）的鎢漿料，而鎢本身不具備可焊性和可鍵合性，必須對HTCC表面的鎢導體做表面改進，使其具有可焊性和可鍵合性，便于電子裝配?；瘜W鎳鈀金可以實現鎢導體表面改性，在HTCC表面沉積化學鍍鎳鈀金鍍層的原理，既能較解決因為鎢漿料導致不可焊性的問題，又能讓氮化鋁多層共燒陶瓷基板具備良好的金屬附著力。

以上可知，氮化鋁（AIN）高溫共燒多層陶瓷基板有熱導率高、熱膨脹系數與硅接近等三個重要特征，完全滿足功率MCM的要求。制作氮化鋁（AIN）高溫共燒多層陶瓷基板才藝鎳鈀金技術可以完全匹配功率MCM對基板和封裝材料的要求。更多相關問題可以咨詢金瑞欣特種電路。
