陶瓷散熱pcb在LED散熱，傳感器，大功率模塊等方面被使用，主要是陶瓷基板良好的散熱性和絕緣性能，那么陶瓷散熱pcb的散熱原理是什么呢？

就那LED為例，個系統之散熱瓶頸，多數發生在將熱量從LED晶粒傳導至其基板再到系統電路板為主。此部分的可能散熱途徑：其一為直接藉由晶?；迳嶂料到y(tǒng)電路板，在此散熱途徑里，其LED晶?；宀牧系臒嵘⒛芰礊橄喈斨匾膮?shù)；其二為LED所產生的熱亦會經由電極金屬導線 而至系統電路板，一般而言，利用金線方式做電極接合下，散熱受金屬線本身較細長之幾何形狀而受限。因此，近來即有共晶 (Eutectic) 或覆晶(Flip chip)接合方式，此設計大幅減少導線長度，并大幅增加導線截面積，如此一來，藉由LED電極導線至系統電路板之散熱效率將有效提升。

一般而言，LED晶粒(Die)以打金線、共晶或覆晶方式連結于其基板上(Substrate of LED Die)而形成一LED晶片( chip)，而后再將LED 晶片固定于系統的電路板上(System circuit board)。因此，LED可能的散熱途徑為直接從空氣中散熱，或經由LED晶粒基板至系統電路板再到大氣環境。而散熱由系統電路板至大氣環境的速率取決于整個發光燈具或系統之設計.

傳統的LED散熱方式：

    1. 從空氣中散熱

    2. 熱能直接由System circuit board導出

    3. 經由金線將熱能導出

    4. 若為共晶及Flip chip制程，熱能將經由通孔至系統電路板而導出。

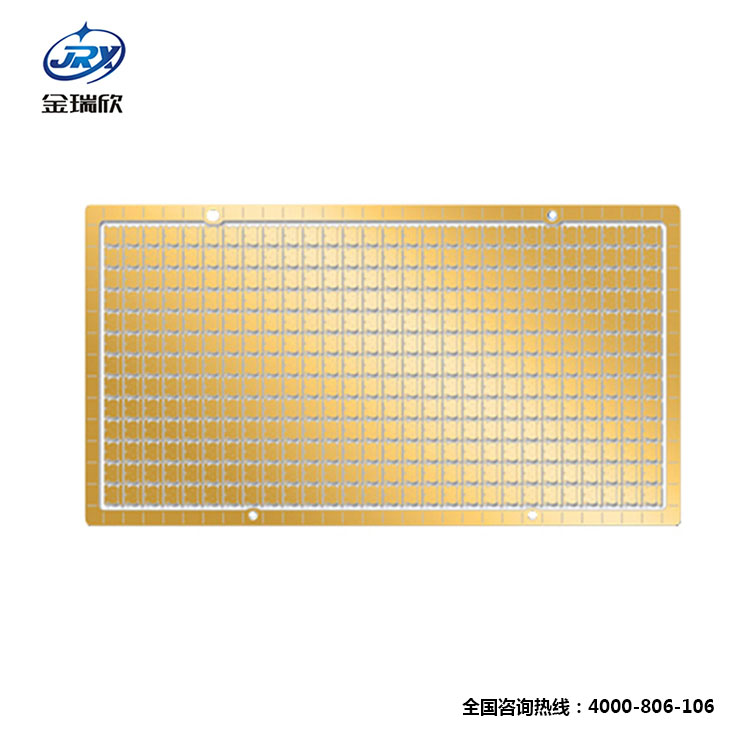

   而陶瓷散熱pcb. 將熱源從LED晶粒導出,主要是利用其散熱基板材料本身具有較佳的熱傳導性.。陶瓷基板是鋁基板散熱的100倍，銅基板散熱的10倍。陶瓷基板，因為其很好的導熱效果，有效的解決了大功率LED產品的散熱問題，促進了LED行業和產品的發展。陶瓷基板除了在LED行業使用廣泛外，另外還在汽車控制器，傳感器以及消費電子領域應用廣泛。

   以上就是陶瓷散熱pcb散熱原理方面是說明，陶瓷基板真正做的好的企業不算太多，深圳市金瑞欣特種電路技術有限公司是專業的陶瓷基板生產廠家，主要生產氧化鋁陶瓷基板和氮化鋁陶瓷基板，可以加工精密線路、實銅填孔、以及無機圍壩工藝，有十年多pcb電路板打樣和中小批量生產經驗，質量有保障，歡迎咨詢。
